Yeraltı Görüntüleme Dedektörleri

Yer altı görüntüleme cihazları ve kullanım amaçları

Yer altı görüntüleme cihazı arayan bir kullanıcı çoğu zaman zeminin altında ne bulunduğunu, yapının nerede başladığını veya belirli bir anomalinin nasıl uzandığını öğrenmek ister. Bu kategorideki sistemler, farklı fiziksel ölçümleri ekranda kesit, harita ya da üç boyutlu görünüm şeklinde sunabilir. Ancak oluşturulan görüntü, toprağın içinden çekilmiş bir fotoğraf değildir. Sensörün ölçtüğü özellikler, ölçüm noktalarının konumu ve yazılımın işleme tercihleri birlikte değerlendirilerek anlam kazanır. Cihaz seçimi bu nedenle yalnızca ekranın görünümüne veya renk sayısına göre yapılmamalıdır.

Mena Dedektör'deki ürünler arasında OKM, Conrad, MALA, Radarteam, Tero Vido ve başka markaların farklı sistemleri yer alır. Bu çeşitlilik, her ürünün aynı hedefi aynı yöntemle araştırdığı anlamına gelmez. Önce projenin sorusunu belirlemek gerekir: tabaka sınırı, gömülü yapı, altyapı hattı veya manyetik anomali araştırması birbirinden farklı ihtiyaçlardır. Hedefin beklenen boyutu, zeminin yapısı, çalışma alanına erişim ve sonuçları yorumlayacak kişinin deneyimi belirlenmeden yalnızca en yüksek derinlik ifadesine göre tercih yapmak sağlıklı bir karşılaştırma sağlamaz.

Yer altı radarı (GPR), manyetik tarama ve özdirenç sistemleri

GPR, yani yer radarı, zemine gönderilen elektromanyetik darbelerden dönen yansımaları değerlendirir. OKM Gepard GPR 3D gibi radar sistemlerini incelerken anten düzeni, veri toplama biçimi ve kullanılacak yazılım birlikte ele alınmalıdır. Radar sinyali, fiziksel özellikleri farklı ortamların sınırlarında değişebilir. Bu nedenle görülen bir yansıma doğrudan “metal” veya “boşluk” etiketi taşımaz; geometrisi, çevresi ve diğer kayıtlarla ilişkisi değerlendirilir. GPR ile çalışan bir cihazın özelliklerini bütün görüntüleme ürünlerine genellemek doğru değildir.

Manyetik ölçüm ise manyetik alan değişimlerini araştırır. Ferromanyetik nesneler ve bazı zemin özellikleri bu ölçümlerde etkili olabilir; altın gibi ferromanyetik olmayan bir malzemenin doğrudan manyetik tespiti iddiası aynı şekilde değerlendirilemez. OKM Rover C4 gibi farklı tarama seçenekleri sunan ürünlerde hangi modun hangi sensörü kullandığını kılavuzdan kontrol edin. Elektriksel özdirenç ölçümü de ayrı bir yöntemdir: elektrot düzeniyle elde edilen elektriksel tepki yorumlanır. Bir cihazın üç boyutlu sunum yapması, onu otomatik olarak radar veya bütün malzemeleri tanıyan bir sistem haline getirmez.

3D yer altı görüntüleme için tarama planı

Bir taramanın yararlı olması, verinin nereden toplandığının bilinmesine bağlıdır. Alanın sınırlarını, başlangıç köşesini ve tarama doğrultusunu önceden tanımlayın. Hat aralıklarını ve ölçüm adımlarını araştırılan hedefin ölçeğine göre planlamak gerekir. Büyük aralıklarla alınan az sayıda kayıt, küçük bir özelliğin atlanmasına neden olabilir. Yazılımın aradaki boşlukları renklerle doldurması yeni saha ölçümü üretmez. Haritada düzgün görünen bir şeklin, yeterli örnekleme ile desteklenip desteklenmediği ayrıca kontrol edilmelidir.

Eğim, engeller ve sensör yüksekliğindeki değişimler veri düzenini etkileyebilir. Tarama sırasında durulan noktaları ve yapılan yön değişikliklerini kaydetmek, daha sonra beklenmedik desenleri açıklamaya yardımcı olur. Aynı bölgenin uygun bir çapraz doğrultuda tekrar ölçülmesi bazı yorumları sınayabilir; fakat tekrarların birbirleriyle karşılaştırılabilir koşullarda yapılması gerekir. Sahada araç, çit, elektrik donanımı veya yüzeyde metal parçalar varsa bunları plan üzerinde işaretleyin. Bilinen çevresel etkiler kayda alınmadığında, görüntüdeki değişimin yer altından mı yoksa çalışma düzeninden mi kaynaklandığını ayırmak zorlaşır.

Yer altı görüntüleme sistemleri karşılaştırma tablosu

Aşağıdaki tablo, ekrandaki sunumla ölçümün desteklediği yorum arasındaki farkı gösterir. Amaç cihazlara puan vermek değil, satın alma sırasında sorulması gereken soruları belirlemektir. Model karşılaştırmasında OKM yer altı görüntüleme seçenekleri gibi ilgili ürün gruplarını incelerken aynı değerlendirme mantığı kullanılabilir. Her modelin sensörleri, kayıt biçimi ve yazılım araçları ayrıca doğrulanmalıdır.

Görülen veri	Olası bilgi	Tek başına söylenemeyen	Ek kontrol
Radar kesitinde yansıma	Fiziksel özellik değişimi	Kesin malzeme adı	Komşu hatlarla geometrik tutarlılık
Manyetik anomali	Manyetik alan farklılığı	Altının doğrudan varlığı	Yüzey metali ve jeolojik etki
Renkli üç boyutlu harita	Ölçümlerin mekânsal sunumu	Nesnenin gerçek fotoğrafı	Ham veri ve örnekleme aralıkları
Hesaplanan derinlik	Varsayımlara bağlı tahmin	Her zeminde aynı doğruluk	Model ve saha kalibrasyonu

Renk paleti çoğunlukla göreli değerleri görünür hale getirir. Aynı veri başka bir ölçek veya paletle farklı renkte görünebilir. Kırmızı alanı altın, mavi alanı boşluk gibi değişmez bir eşleştirmeyle okumak bu yüzden güvenilir değildir. Görselleştirmenin hangi değişkeni gösterdiğini ve eşiklerin nasıl seçildiğini öğrenmek gerekir. Üreticinin örnek görüntüleri de kendi ölçüm koşullarıyla birlikte ele alınmalı, farklı bir arazide aynı şeklin aynı nesneye karşılık geleceği varsayılmamalıdır.

Yer altı görüntüleme cihazları kaç metreyi gösterir?

Yer altı araştırmalarında tek bir derinlik sayısı bütün hedefler için geçerli değildir. GPR'de zeminin elektriksel özellikleri, sinyalin zayıflaması ve anten seçimi sonuç üzerinde etkilidir. İletkenliği yüksek ortamlar araştırmayı sınırlayabilir; daha düşük frekans tercihinin de çözünürlük açısından bir karşılığı vardır. Küçük bir nesneyi ayırmak ile geniş bir tabaka değişimini görmek aynı görev değildir. Bu nedenle cihazın ulaşabildiği belirtilen derinlik kadar, o derinlikte hangi büyüklükte ve hangi özellikte bir yapının değerlendirildiği sorulmalıdır.

Manyetik veya başka yöntemlerde de hedefin özellikleri, arka plan değişimi ve sensör düzeni belirleyicidir. Derinlik tahmininin hangi modelle üretildiği açıklanmıyorsa, ekrandaki sayıyı kesin bir mesafe olarak kullanmayın. Örnek uygulama talebinde kendi proje koşullarınıza benzeyen bir alan seçmek faydalıdır. Bilinen bir referans üzerindeki kayıt, cihazın çalışmasını anlamaya yardımcı olabilir; fakat bilinmeyen bir sahadaki bütün hedefler için garanti oluşturmaz. İleri yorum gerektiren çalışmalarda uygun deneyime sahip bir uzmanın değerlendirmesini bütçe ve zaman planına dahil edin.

Proje sonunda hazırlanacak raporun biçimini de başlangıçta belirleyin. Yalnızca seçilmiş bir görüntü yerine ölçüm alanını, kullanılan yöntemi, hat düzenini ve yorumdaki belirsizlikleri içeren bir teslim daha değerlendirilebilir olur. Şüpheli bölgelerin koordinatları ile ölçümün gerçekten kapsadığı alan birbirinden ayrılmalıdır. Verinin zayıf olduğu veya erişilemeyen kesimleri boş bırakmak, yazılım görüntüsüyle tamamlanmış gibi göstermekten daha doğru bir kayıt yaklaşımıdır. Raporu okuyacak kişinin sahada bulunmadığını düşünerek kullanılan ölçekleri, yönleri ve referans noktalarını açıkça belirtin. Böylece daha sonra yapılacak ek inceleme aynı konuma güvenilir biçimde bağlanabilir.

Görüntüleme yazılımı, ham veri ve raporlama

İyi bir teklif karşılaştırması, ana cihazın yanında sensörleri, konumlandırma araçlarını, bilgisayar veya tablet ihtiyacını ve yazılım lisansını da açıkça listeler. Ham verinin saklanıp saklanamadığını, kayıtların hangi biçimde dışa aktarılabildiğini ve sonradan yeniden işlenip işlenemediğini sorun. Yalnızca bir ekran görüntüsünün teslim edilmesi, aynı verinin başka bir uzman tarafından değerlendirilmesini sınırlayabilir. Yazılımın desteklediği işletim sistemi, lisansın kapsamı ve güncelleme koşulları ürün paketine göre doğrulanmalıdır.

Ekibin veri toplama ve yorumlama görevlerini kimin üstleneceği de seçim üzerinde etkilidir. Eğitim, servis, aksesuar uyumluluğu ve sahada enerji yönetimi konularını teslim öncesinde netleştirin. Eğer asıl ihtiyaç bir kaçak noktası veya iletken hat güzergâhı ise, daha doğrudan iş akışı sunabilecek endüstriyel tespit cihazlarını da incelemek anlamlı olabilir. Araştırma sorusuyla örtüşen yöntem, gösterişli bir görüntüden daha değerlidir. Stok, teslim süresi ve hizmet kapsamı ise teknik uygunluktan ayrı olarak güncel teklifte teyit edilmelidir.

Mena Dedektör'deki yer altı görüntüleme ürünlerini sensör teknolojisi, kayıt imkânı ve projenizin yorumlama ihtiyacına göre karşılaştırarak uygun sistemleri inceleyebilirsiniz.

Yer altı görüntüleme cihazı fiyatları nasıl karşılaştırılır?

Yer altı görüntüleme cihazı fiyatları değerlendirilirken önce aynı ölçüm görevine uygun sistemleri bir araya getirmek gerekir. Bir radar paketi, manyetik tarama sistemi ve elektriksel özdirenç düzeni farklı donanım ve iş akışları içerir. Bunları yalnızca ekranda üç boyutlu görüntü sunmaları nedeniyle aynı ürün sınıfı gibi karşılaştırmak doğru değildir. Teklifte sensör veya antenlerin tam modeli, kayıt birimi, konumlandırma seçeneği, yazılım ve gerekli bilgisayar açıkça belirtilmelidir. Sistem fiyatının hangi parçaları kapsadığını anlamadan iki ürün arasında anlamlı maliyet karşılaştırması yapılamaz.

Yazılımın teslim biçimi de bütçeyi etkileyebilir. Lisansın hangi özellikleri açtığını, kaç cihazda kullanılabildiğini ve güncelleme kapsamını öğrenin. Ham veri dışa aktarımı, yeniden işleme veya rapor hazırlama için farklı bir lisans gerekip gerekmediğini sorun. Bir tabletin paket fotoğrafında görünmesi, teklifte mutlaka yer aldığı anlamına gelmez. Benzer şekilde eğitim süresi, uygulama desteği ve ek sensörlerin dahil olduğu varsayılmamalıdır. Satın alma bedeli ile sistemi kullanıma hazır hale getirmek için gereken toplam harcama ayrı ayrı anlaşılmalıdır.

Fiyat karşılaştırmasının son aşamasında kendi proje ölçeğinizi düşünün. Düzenli ölçüm yapacak bir ekip için veri yönetimi ve tekrar kullanılabilir kayıt düzeni önemli olabilirken, tek bir araştırma için cihaz sahipliği yerine uzman ölçüm hizmetinin kapsamını değerlendirmek de anlamlıdır. Bu, listelenen herhangi bir hizmetin sunulduğu taahhüdü değil, ihtiyaç analizi sırasında düşünülmesi gereken bir seçenektir. Güncel ürün bedeli, bulunabilirlik, teslim süresi ve destek kapsamını ilgili modelin teklifi üzerinden teyit ederek bütçeyi araştırmanın tamamına göre planlayın.

En iyi yer altı görüntüleme cihazı hangisi?

En iyi yer altı görüntüleme cihazı sorusunun yanıtı, araştırılan yapının fiziksel özelliklerine ve zemin koşullarına bağlıdır. Radar, manyetik ölçüm ve özdirenç farklı değişkenlere duyarlıdır; dolayısıyla her soruya aynı ölçüde yanıt vermezler. Önce beklenen çıktıyı tanımlayın: bir hattın güzergâhı, bir tabakanın sürekliliği, gömülü bir yapının yaklaşık geometrisi veya manyetik anomalinin dağılımı. Bu tanım yapılmadan yalnızca en derine indiği söylenen cihazı seçmek, gereken çözünürlüğü ve veri kalitesini gözden kaçırabilir.

OKM, Conrad, MALA, Radarteam veya Tero Vido gibi markaları incelerken ürün ailesi içindeki yöntem farklarını koruyun. Aynı markanın farklı modelleri, aynı sensörü veya aynı analiz araçlarını kullanmayabilir. Kısa listeye alınan ürünler için örnek veri, kılavuz, saha düzeni ve yazılım çıktısı birlikte değerlendirilebilir. Örnek verinin hangi zemin ve hedef üzerinde toplandığı açıklanmalıdır. Güzel görünen bir ekran görüntüsünden çok, o görüntünün hangi ölçümlerden üretildiğini anlayabilmek model karşılaştırmasının niteliğini artırır.

Profesyonel yer altı görüntüleme sistemi arayan ekiplerde seçim, cihaz kadar iş bölümüne de bağlıdır. Veriyi toplayan kişinin izleyeceği düzen, kayıtları yorumlayacak kişinin deneyimi ve raporun kullanılacağı karar süreci önceden bilinmelidir. Sahada kolay taşınan bir sistemin verisi beklenen incelemeye izin vermiyorsa kullanım kolaylığı tek başına yeterli olmaz. Tersine, gelişmiş analiz araçları bulunan bir paketin ekip tarafından öğrenilemeyecek olması da operasyonu zorlaştırır. En uygun seçenek, ölçüm yöntemi ile ekibin uygulayabildiği iş akışının örtüştüğü sistemdir.

3D yer altı görüntüleme modellerinde satın alma öncesi uygulama

Bir 3D yer altı görüntüleme cihazını değerlendirirken gösterimin yalnızca son renkli haritasını izlemekle yetinmeyin. Alanın nasıl tanımlandığını, tarama başlangıcının nasıl kaydedildiğini, hatların nasıl izlendiğini ve verinin yazılıma nasıl aktarıldığını görün. Aynı kayıt üzerinde ham görünüm ile işlenmiş görünümün karşılaştırılması, yapılan işlemlerin görüntüyü ne kadar değiştirdiğini anlamaya yardımcı olur. Varsa filtreleme, yumuşatma veya eşik ayarlarının etkisini açıklatın. Yazılımın sunduğu düzenleme araçları, toplanmamış ölçüm bilgisinin yerine geçmez.

Gösterim sonunda yalnızca ekran görüntüsü yerine kaydın yeniden açılabildiği bir örnek çalışma dosyası talep edilebilir. Bu dosyada birimlerin, yön bilgisinin, ölçüm aralığının ve açıklamaların korunup korunmadığını kontrol edin. Başka bir bilgisayarda inceleme için ek lisans veya özel bir görüntüleyici gerekiyorsa bunu teklif aşamasında öğrenin. Teslim edilen veriyi daha sonra farklı bir uzmanla paylaşma ihtiyacınız olabilir. Bu nedenle dosyaların erişilebilirliği, satın alma sonrasında fark edilen küçük bir yazılım ayrıntısı olarak görülmemelidir.

Araziye çıkış hazırlığı için enerji, taşıma, veri yedekleme ve bağlantı ihtiyaçlarını da belirleyin. Çalışma sırasında internet gerekip gerekmediği veya kayıtların çevrimdışı saklanıp saklanamadığı modele göre doğrulanmalıdır. Yağmur, toz ve sıcaklık sınırları her bileşen için ayrı incelenir; sensörün dayanımı bilgisayarın dayanımını açıklamaz. Mena Dedektör'deki yer altı görüntüleme modellerini bu hazırlık listesiyle karşılaştırmanız, yalnızca görüntü üreten bir cihaz değil, projenizin başından raporlamaya kadar kullanılabilir bir ölçüm sistemi seçmenize yardımcı olur.

Sıkça Sorulan Sorular (SSS)

Üç boyutlu görüntü yer altının fotoğrafı mıdır?

Hayır. Ölçüm verilerinin yazılım tarafından oluşturulan bir sunumudur. Örnekleme aralığı, işleme ve görüntüleme ayarları görünümü etkiler.

GPR yalnızca metal hedefleri mi gösterir?

Hayır. Uygun koşullarda farklı fiziksel özellikler arasındaki yansımaları kaydedebilir. Bu durum her hedefin algılanacağı veya malzemesinin doğrudan tanınacağı anlamına gelmez.

Manyetik taramada altın doğrudan belirlenebilir mi?

Altın ferromanyetik değildir. Manyetik anomaliden tek başına altın bulunduğu sonucu çıkarılamaz; anomalinin kaynağı ayrıca değerlendirilmelidir.

Ham veri neden önemlidir?

Ölçümün yeniden incelenmesini, işleme adımlarının değerlendirilmesini ve farklı yorumların karşılaştırılmasını sağlar. Tek bir renkli ekran görüntüsü bu imkânları sunmayabilir.

Aynı alanı iki yönde taramak ne sağlar?

Uygun koşullarda geometrik tutarlılığı kontrol etmeye yardımcı olur. Ancak eksik örnekleme, yanlış konum kaydı veya çevresel etkiler düzeltilmeden tek başına kesin sonuç sağlamaz.

Sepetim

Yeraltı Görüntüleme Dedektörleri

Glavniy G20 Görüntüleme Sistemi

Ajax Gamma

DEDSIS AXION Yeraltı Görüntüleme Sistemi

DEDSIS DSM-X Yeraltı Görüntüleme Sistemi

Okm Exp 4500 Pro Plus (Full)

Okm Exp 6000 Professional

Okm Exp 6000 Professional Plus

Okm - Gepard Gpr

OKM Rover C4

OKM - EVULOTİON NTX

OKM - FUSION PRO PLUS

Okm Rover C2 Yer Altı Görüntüleme Sistemi

OKM Fusion Pro

OKM Evolution NTX

[YENİ] OKM Rover UC – 2022

OKM Gepard GPR 3D

OKM Bionic X4

Okm - Rover C II New Edition

OKM Fusion Light

OKM eXp 6000 Pro Plus

OKM eXp 4500 NT Pro Plus

OKM eXp 4500 NT Professional

OKM eXp 7000 Professional Plus

Mala Ramac

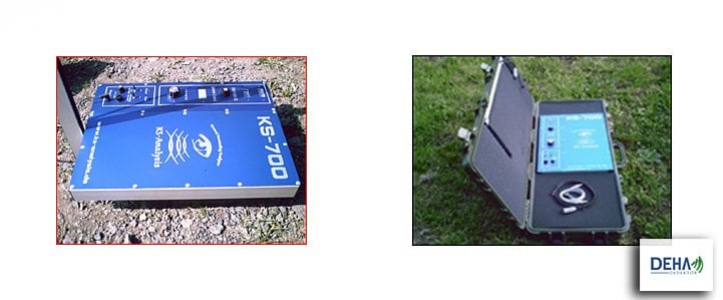

Ks 700 Yeraltı Görüntüleme Sistemi (İkinci El)
